可变截面式涡轮增压器执行器驱动电路

发布日期：2018-10-17 00:00:00 作者：点击：

一、电路描路
可变截面式涡轮增压器由可变截面式涡轮增压器执行器电子驱动，可变截面式涡轮增压器执行器是一个智能装置，它能经数据通信接口接受主发动机电子控制模块发送的信息，可变截面式涡轮增压器执行自主诊断并用数据通信接口向主发动机电子控制模块报告故障。

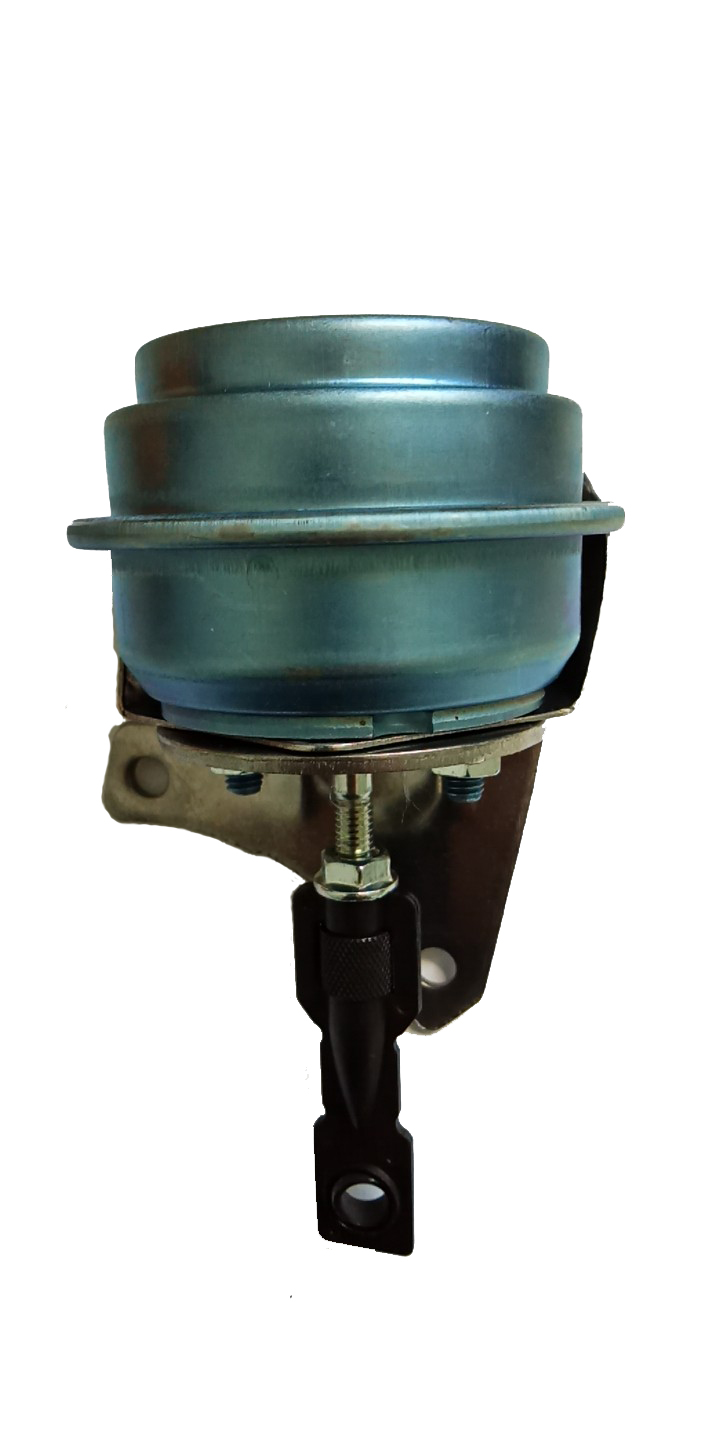

涡轮增压器执行器

二、部件位置
    可变截面式涡轮增压器执行器位于涡轮增压器轴承座上。
    发动机运转或接通钥匙开关后，该诊断持续运行。
    以下故障条件下将设置故障代码：
1、如果接通钥匙开关时可变截面式涡轮增压器滑倒喷嘴移动缓慢或无法移到完全闭合位置；
2、如果发动机运转时可变截面式涡轮增压器电动机驱动力超出移动可变截面式涡轮增压器滑动喷嘴需要的驱动力，则将设置故障代码；
3、发现可变截面式涡轮增压器滑动喷嘴高于100%；
4、该诊断运行并失败后，该诊断运行并失败后，ECM 将立即亮起黄色CHECK ENGING检查发动机指示灯；
5、将停用可变截面式涡轮增压器执行器或降低移动可变截面式涡轮增压器滑动喷嘴的电动机驱动力。
    该诊断运行并通过后，ECM 将立即关闭黄色CHECK ENGING检查发动机。

三、大修提示
存在以下故障条件之一即记录该故障代码：
1、接通钥匙开关时可变截面式涡轮增压器缓慢移到闭合位置或无法闭合；
2、可变截面式涡轮增压器执行器内部采取措施，避免过热和损害可变截面式涡轮增压器电动机，可能未提供移动可变截面式涡轮增压器所需的扭矩；
3、超过可变截面式涡轮增压器滑动喷嘴，发现100%限位过高/或0%限位过低，并且未出现跨距过大的情况。
4、发现可变截面式涡轮增压器滑动喷嘴高于100%。
按照该故障代码诊断树说明执行适当修理后必须检查后处理系统，后处理系统可能会有累进损坏，执行加速测试，检查柴油微粒滤清器有无故障。
